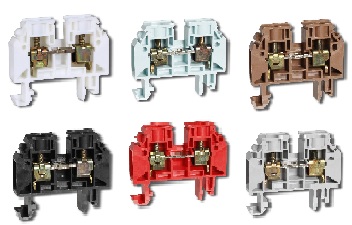

Řadová svorka RSA 6 A

Řadové svornice RSA jsou určeny pro spojování elektrických obvodů malého a nízkého napětí měděnými tuhými, i ohebnými, eventuelně hliníkovými vodiči. Rozsah možných připojitelných vodičů je od 0,15 mm? do 95 mm?. Ohebné vodiče není nutné zakončovat dutinkou. Svornice je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2 a vybrané svornice i v prostředí s vnějšími vlivy dle AG 2 a AH 2. Řadové svornice RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 °C. Pro splnění a dodržení legislativních a bezpečnostních požadavků je nutné při instalaci propojek RSA 6 A a RSA 10 A vždy použít boční přepážky (jak mezi sebou, tak i v případě použití pouze jedné propojky, kde nevložením přepážky dojde ke zkrácení vzdušné vzdálenosti mezi propojkou a můstkem následné svornice asi na polovinu – cca 5 mm). Vybrané svornice jsou zkoušeny na seizmickou odolnost dle ČSN IEC 980:1993 a norem souvisejících a podle certifikace GOST R. Řadové svornice RSA jsou určeny pro použití ve všech segmentech elektrotechnického průmyslu včetně nejnáročnějších energetických provozů. Při použití hliníkových vodičů ve svornicích se postupuje dle technické informace TNI 37 0606.

Parametry:
Značka: EVD Bečov
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.5 - 6 mm2
Připojitelný průřez jednodrátového vodiče: 0.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče: 0.5 - 10 mm2
Dimenzovaný proud In: 41 A
Dimenzované napětí: 1000 V
Typ elektrické přípojky 1: Závitová přípojka
Poloha připojení: Nahoře
Počet pater: 1
Počet míst upnutí pro každé patro: 2
Způsob montáže: DIN lišta 35 mm
Materiál izolačního tělesa: Termoplast
Provozní teplota: -40 - +55 °C
Šířka/rozměr rastru: 8 mm
Výška při nejnižším možném způsobu montáže: 45.2 mm
Délka: 50 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne
Je zapotřebí uzavírací deska: Ano
Patra interně přemostěna: Ne
