Pneumatické nářadí a příslušenství

Jak vybrat pneumatické nářadí, kompresor a příslušenství

Pneumatické nářadí využívá jako zdroj energie stlačený vzduch. Aby celý systém správně fungoval, nestačí vybrat pouze samotný nástroj. Důležitý je také vhodný kompresor, dostatečný průtok vzduchu, správný pracovní tlak, odpovídající hadice, spojky a další prvky rozvodu.

Při výběru proto doporučujeme postupovat od požadavků konkrétního pneumatického nářadí. Zjistěte požadovaný průtok nebo spotřebu vzduchu podle údajů výrobce, pracovní tlak a zohledněte také, zda bude nářadí používáno přerušovaně, nebo dlouhodobě. Podle těchto parametrů vybírejte kompresor i ostatní části systému.

Kompresor vybírejte podle spotřeby vzduchu

Kompresor musí být schopný dodávat dostatek vzduchu pro nářadí, které k němu chcete připojit.

Nejdůležitějšími údaji jsou zejména:

• požadovaný pracovní tlak,

• dodávané množství vzduchu,

• objem vzdušníku,

• způsob a četnost používání,

• požadavky připojeného nářadí.

Při porovnávání kompresoru s pneumatickým nářadím sledujte především dodávané množství vzduchu, případně plnicí výkon nebo hodnotu FAD, pokud ji výrobce uvádí, nikoliv pouze sací výkon kompresoru. Hodnota nasávaného množství vzduchu bývá vyšší než množství, které je kompresor skutečně schopný dodat na výstupu.

Kompresor by měl mít vůči požadované spotřebě nářadí také určitou rezervu. Pokud nářadí odebírá více vzduchu, než je kompresor schopný průběžně dodat, tlak při práci klesá a nářadí nemusí dosahovat očekávaného výkonu.

Proč není rozhodující jen velikost vzdušníku?

Větší vzdušník poskytuje větší zásobu stlačeného vzduchu a pomáhá pokrýt krátkodobé špičky odběru. Může také omezit četnost spínání kompresoru.

Nenahrazuje však nedostatečný dodávaný průtok kompresoru při dlouhodobém odběru vzduchu.

To je důležité zejména u nářadí s vyšší nebo trvalejší spotřebou, například pneumatických brusek nebo některých stříkacích pistolí.

Pracovní tlak a regulace vzduchu

Jednotlivé pneumatické nástroje jsou konstruované pro určitý pracovní tlak. Vyšší tlak proto automaticky neznamená vyšší výkon a nářadí by nemělo být provozováno při tlaku vyšším, než povoluje výrobce.

Pro nastavení požadovaného tlaku slouží regulátory tlaku.

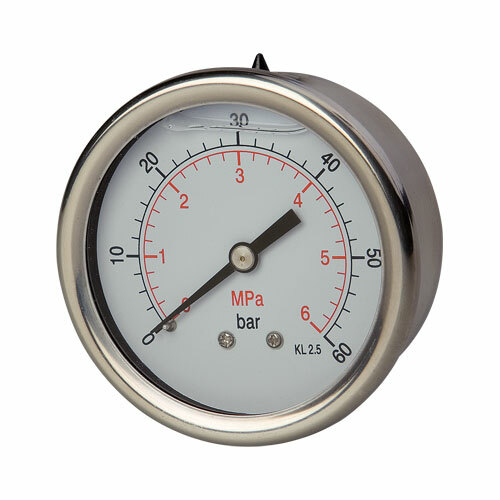

Tlak lze kontrolovat manometrem v místě, kde je instalován. Pro správnou funkci nářadí je ale důležitý především tlak dostupný u nástroje během průtoku vzduchu, tedy při jeho provozu.

Rozlišujte proto mezi:

• tlakem ve vzdušníku kompresoru,

• nastaveným výstupním tlakem,

• skutečným tlakem dostupným u nářadí při práci.

Při proudění vzduchu vznikají tlakové ztráty v hadicích, spojkách, redukcích a dalších prvcích systému.

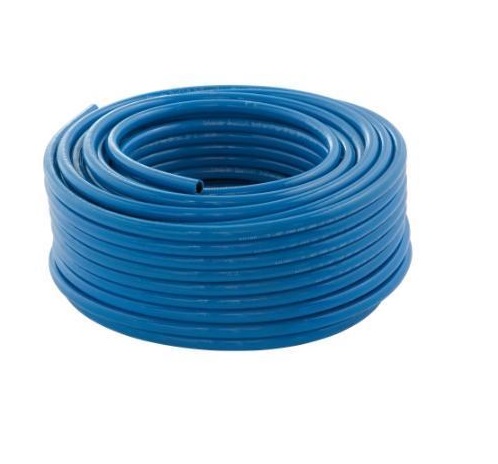

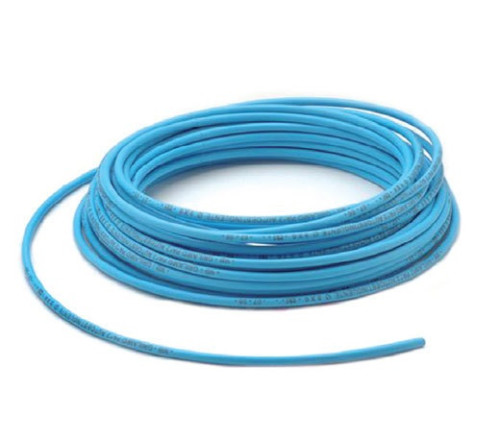

Hadice na stlačený vzduch

Hadice pro pneumatiku propojuje kompresor nebo rozvod vzduchu s pracovním nářadím. V nabídce najdete hadice v metráži, rovné hadice i praktické spirálové provedení.

Při výběru zohledněte zejména:

• vnitřní průměr hadice,

• její délku,

• maximální pracovní tlak,

• materiál a konstrukci,

• použité koncovky.

Příliš malý vnitřní průměr nebo zbytečně dlouhá hadice může omezovat průtok vzduchu a zvyšovat tlakovou ztrátu. To se může projevit poklesem výkonu nářadí, přestože je na regulátoru nastaven správný tlak.

U nářadí s větší spotřebou vzduchu je proto správné dimenzování hadice obzvlášť důležité.

Rychlospojky, vsuvky, redukce a šroubení

Pro sestavení a úpravu rozvodu stlačeného vzduchu nabízíme rychlospojky, vsuvky, kolena, redukce, rozdělovače, spojky a šroubení.

Při výběru nestačí sledovat pouze velikost závitu. U rychlospojek je důležité také provedení a kompatibilita spojovacího profilu, protože rychlospojky podobné velikosti nemusí být navzájem spojitelné.

U závitových spojů zkontrolujte:

• typ závitu,

• jeho velikost,

• vnější nebo vnitřní provedení,

• způsob utěsnění,

• pracovní tlak konkrétní součásti.

Správně zvolená spojka nebo redukce by zároveň neměla zbytečně omezovat průřez rozvodu, zejména pokud napájíte nářadí s vyšší spotřebou vzduchu.

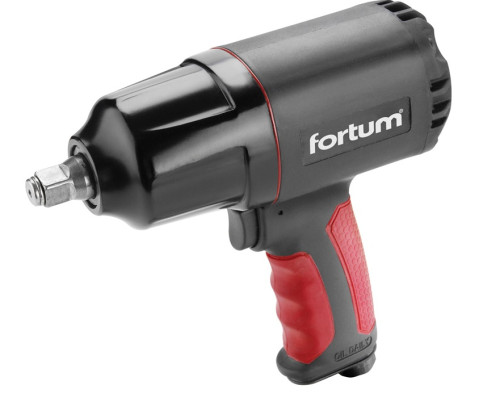

Rázové utahováky

Pneumatické rázové utahováky se používají pro rychlé povolování a utahování šroubových spojů například v servisu, dílně nebo při montážních pracích.

Při výběru sledujte především:

• velikost upínacího čtyřhranu,

• udávaný utahovací nebo povolovací moment,

• požadovaný pracovní tlak,

• spotřebu vzduchu,

• hmotnost a konstrukci nástroje.

Výkon rázového utahováku může výrazně ovlivnit také nedostatečný přívod vzduchu. Výkonný utahovák připojený přes příliš úzkou hadici nebo omezující spojky proto nemusí dosahovat očekávaného výkonu.

Rázový utahovák zároveň nenahrazuje momentový klíč tam, kde musí být spoj dotažen na přesně stanovený utahovací moment.

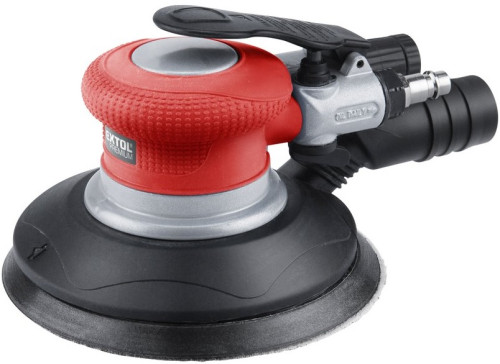

Pneumatické brusky

Pneumatické brusky se používají podle provedení pro broušení, odjehlování, čištění nebo další opracování materiálu.

Protože při práci mohou odebírat vzduch po delší dobu, patří brusky mezi nástroje, u kterých je důležité správně porovnat požadovaný průtok vzduchu s dodávaným množstvím vzduchu kompresoru.

Vedle parametrů samotné brusky vždy zkontrolujte také vhodnost používaného brusného nástroje, jeho rozměr, způsob upnutí a maximální povolené otáčky.

Ofukovací pistole

Ofukovací pistole využívají proud stlačeného vzduchu například k odstranění prachu, třísek a dalších volných nečistot nebo k vyfoukání obtížně přístupných míst.

Při použití stlačeného vzduchu dodržujte bezpečnostní zásady. Proud stlačeného vzduchu nemiřte na osoby a používejte vhodné ochranné prostředky, zejména ochranu očí.

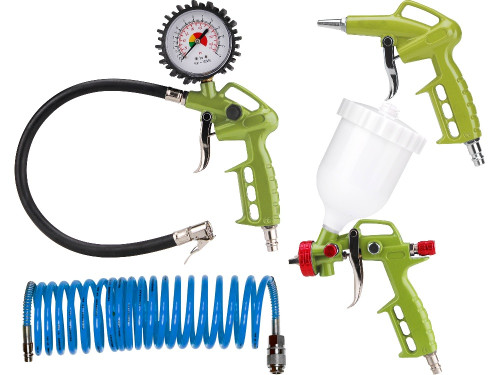

Stříkací pistole

Pneumatické stříkací pistole používají stlačený vzduch k rozprašování nátěrové hmoty.

Při výběru je vhodné sledovat například:

• typ pistole,

• průměr trysky,

• požadovaný pracovní tlak,

• spotřebu vzduchu,

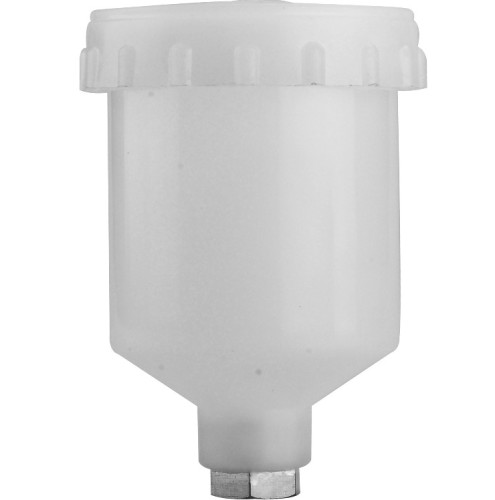

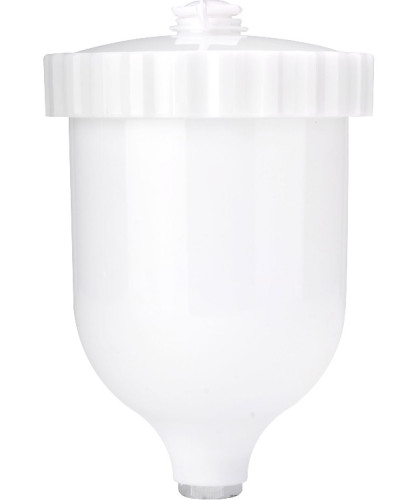

• objem a umístění nádobky,

• vhodnost pro používanou nátěrovou hmotu.

Také zde je důležité ověřit, zda kompresor zvládne potřebné množství vzduchu dodávat po požadovanou dobu. Správné nastavení pistole a vhodná tryska závisí také na konkrétní barvě, laku nebo jiné aplikované hmotě.

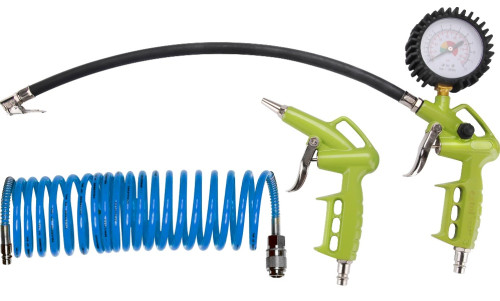

Huštění pneumatik a kontrola tlaku

Pro huštění pneumatik a kontrolu jejich tlaku slouží pneuměřiče a související hadice a koncovky.

Použít je můžete podle konkrétního provedení například při údržbě pneumatik automobilů, motocyklů, jízdních kol nebo další techniky.

Při huštění pneumatik vozidla dodržujte tlak předepsaný výrobcem vozidla. Najdete jej obvykle v návodu k vozidlu nebo na informačním štítku vozidla.

Pneumatické sponkovačky a hřebíkovačky

Pneumatické sponkovačky a hřebíkovačky umožňují rychlé opakované spojování materiálů pomocí sponek nebo hřebíků.

Před výběrem zkontrolujte zejména:

• typ spojovacího prvku,

• podporované rozměry sponek nebo hřebíků,

• požadovaný pracovní tlak,

• spotřebu vzduchu,

• určení nástroje pro daný způsob práce.

Používejte pouze typ a rozměr spojovacího materiálu, který je určený pro konkrétní sponkovačku nebo hřebíkovačku.

Jak správně sestavit pneumatický systém?

Základní pneumatickou sestavu lze zjednodušeně chápat jako:

kompresor → regulace tlaku → hadice a rozvod → rychlospojky → pneumatické nářadí

Konkrétní provedení může být podle aplikace složitější, ale při výběru vždy sledujte celý systém, nikoliv pouze jeho jednotlivé části.

Nejčastějším problémem nemusí být samotný tlak kompresoru. Slabý výkon nářadí může způsobovat také:

• nedostatečné dodávané množství vzduchu,

• příliš malý vnitřní průměr hadice,

• dlouhý rozvod,

• omezující spojky nebo redukce,

• netěsnosti,

• nevhodně nastavený regulátor tlaku.

Pokud tedy pneumatické nářadí nepracuje správně, je potřeba posoudit celou cestu vzduchu od kompresoru až k nástroji.

Co kontrolovat před nákupem pneumatického nářadí?

Nejdříve si zjistěte parametry nářadí, které chcete používat. Důležité jsou zejména:

• požadovaný průtok nebo spotřeba vzduchu,

• požadovaný pracovní tlak,

• velikost a typ připojení,

• požadavky na hadici a průtok vzduchu,

• způsob a četnost používání.

Podle těchto hodnot potom vybírejte kompresor, hadici, spojky a regulaci.

Pokud plánujete používat více pneumatických nástrojů současně, je nutné při dimenzování systému počítat s jejich společným odběrem vzduchu.

Pneumatické nářadí pro dílnu, servis i výrobu

Pneumatický systém lze sestavit pro příležitostné použití v domácí garáži stejně jako pro pravidelnou práci v dílně, autoservisu nebo výrobním provozu.

Rozdíl je především v požadovaném množství vzduchu, délce a dimenzování rozvodu, četnosti používání a nárocích na samotné nářadí.

Při správném výběru proto nezačínejte pouze cenou nebo výkonem uvedeným u nástroje. Nejprve si ujasněte co chcete stlačeným vzduchem pohánět, jak často budete pracovat a jaký průtok vzduchu dané nářadí vyžaduje. Podle toho můžete vhodně sladit kompresor, rozvod i jednotlivé prvky pneumatického systému.



Časté otázky:

Jak vybrat kompresor pro pneumatické nářadí?

Vycházejte především z požadavků nářadí na pracovní tlak a množství vzduchu. U kompresoru sledujte dodávané množství vzduchu, případně plnicí výkon nebo hodnotu FAD, pokud ji výrobce uvádí. Samotný maximální tlak ani sací výkon pro správný výběr nestačí. Vhodné je počítat také s určitou výkonovou rezervou.

Jakou roli má velikost vzdušníku?

Vzdušník vytváří zásobu stlačeného vzduchu a pomáhá pokrývat krátkodobé špičky odběru. Větší vzdušník ale nenahradí nedostatečné dodávané množství vzduchu při delším nebo souvislém odběru.

Proč pneumatické nářadí ztrácí při práci výkon?

Příčinou může být nedostatečné množství vzduchu z kompresoru, příliš malý vnitřní průměr nebo velká délka hadice, omezující spojky a redukce, netěsnosti nebo pokles tlaku v rozvodu. Proto je potřeba kontrolovat celou cestu vzduchu od kompresoru až k nástroji.

Jak vybrat hadici na stlačený vzduch?

Sledujte především vnitřní průměr, délku, maximální pracovní tlak a způsob připojení. Příliš úzká nebo dlouhá hadice může omezovat průtok vzduchu a způsobovat pokles tlaku u nářadí, zejména při vyšším odběru.

Jsou všechny rychlospojky na vzduch vzájemně kompatibilní?

Ne. Stejná velikost závitu ještě neznamená, že k sobě rychlospojka a vsuvka pasují. Důležitý je také profil a provedení rychlospojky a vsuvky. Při výběru proto ověřte typ spojení, velikost závitu i kompatibilitu obou částí.

Jaký pracovní tlak nastavit pro pneumatické nářadí?

Řiďte se pracovním tlakem doporučeným výrobcem konkrétního nástroje. Důležitý je tlak dostupný u nářadí během jeho provozu, protože v hadicích, spojkách a dalších částech rozvodu vznikají tlakové ztráty. Vyšší tlak automaticky neznamená lepší výkon.

Lze rázovým utahovákem přesně dotáhnout šroub?

Rázový utahovák je vhodný pro rychlé povolování a utahování spojů, ale nenahrazuje momentový klíč tam, kde je předepsaný přesný utahovací moment. Konečné dotažení nebo kontrolu proveďte vhodným momentovým klíčem.

Mohu k jednomu kompresoru připojit více pneumatických nástrojů?

Ano. Pokud ale mají pracovat současně, musí být kompresor i rozvod dimenzovaný na jejich společný odběr vzduchu. Je potřeba zohlednit také tlakové ztráty v hadicích, spojkách a dalších prvcích rozvodu.
