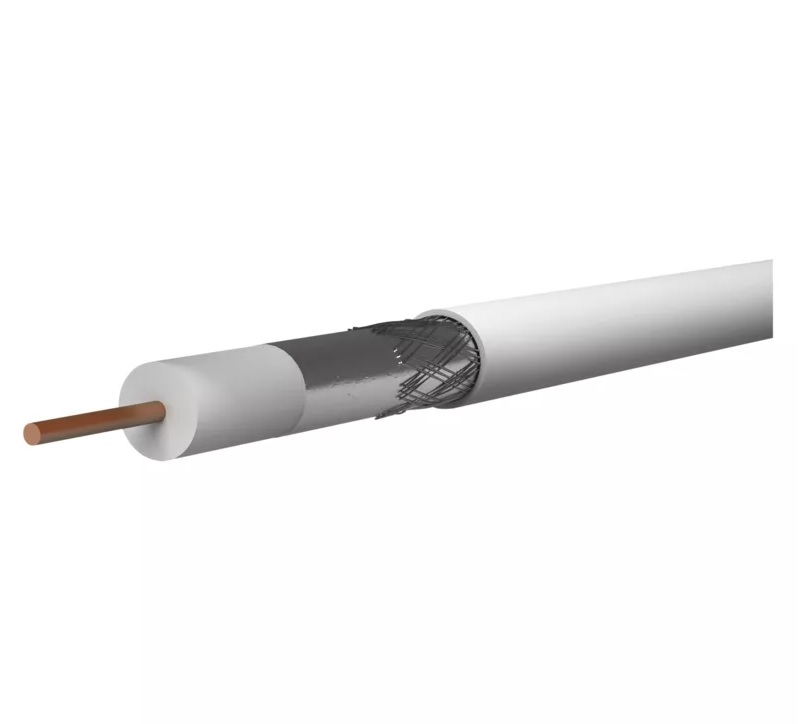

Koaxiální kabel CB100F

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a dvojnásobným stíněním z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.
Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro domovní a bytové rozvody.

Parametry:
Impedance: 75 Ohm
Zamýšlené použití: vnitřní rozvody, univerzální kabel
Typ koaxiálního kabelu: CB100F
Materiál stínění: cínovaná měď (CuSn)
Vhodné pro venkovní použití: ne
Odolné UV: ne
Průměr pláště kabelu: 6,5 mm
Průměr vnitřního vodiče: 1,0 mm
Počet stínění: 2
Pokrytí stínění: 38 %
Průměr stínění: 48× 0,12 mm2
Způsob balení - délka: 250 m
Barva pláště kabelu: bílá
Materiál vnitřního vodiče: měď (Cu)
Způsob balení - ozn. metráží: 1–250 m
Dielektrikum typ, průměr: FPE 4,6 mm
Max. útlum při 20 °C (dB/100m) 860 MHz: 20,5
Stínění II. folie: není
APE = vzduchové dielektrikum: ne
Barva izolace napájecích vodičů: neuvádí se
Činitel zkrácení: 0,82
Doporučené typy konektorů - F lisovací: K7220
Doporučené typy konektorů - F šroubovací: K7331
FPE = pěnové dielektrikum: ano
Hmotnost (kg/km): 40,5
Izolační odpor mezi jádry při 20 °C (MOhm/km): 500
Kapacita (pF/m): 54
Materiál pláště kabelu: PVC
Max. útlum při 20 °C (dB/100m) 1 000 MHz: 21
Max. útlum při 20 °C (dB/100m) 10 MHz: 2
Max. útlum při 20 °C (dB/100m) 100 MHz: 7
Max. útlum při 20 °C (dB/100m) 2 000 MHz: 31
Max. útlum při 20 °C (dB/100m) 450 MHz: 14,1
Max. útlum při 20 °C (dB/100m) 650 MHz: 17,5
Max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 23,7
Max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,2
Min. poloměr ohybu jednorázový/násobný: 30/60 mm
Min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
Min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23
Min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20
Min. útlum stínění (dB) 10 ~ 800 MHz: 75
Montážní teplota: +5 °C až +60 °C
Nebezpečné látky: žádné
PE = polyethylenové dielektrikum: ne
Počet drátků stínění : 48× 0,12 mm
Skladovací teplota: -20 °C až +75 °C
Stínění I.folie: 1× Al/PES
Třída reakce na oheň: Eca
Způsob balení - typ cívky: PVC cívka v papírové krabici
