EATON
Jističe a proudové chrániče Eaton xPole jsou určené pro ochranu elektrických obvodů v domovních, komerčních i dalších instalacích. V nabídce najdete jističe, proudové chrániče i kombinovaný chráničojistič v různých proudových hodnotách a provedeních.
V sortimentu Eaton nabízíme:
-
jističe PL6 s vypínací schopností 6 kA,
-
jističe PL7 s vypínací schopností 10 kA,
-
proudové chrániče PF6 a PF7,
-
chráničojistič PFL7,
-
jističe s charakteristikou B a C v jednopólovém i třípólovém provedení.
Jak se vyznat v řadách Eaton PL6, PL7, PF6, PF7 a PFL7?
Modulární přístroje Eaton xPole mají označení, podle kterého lze poměrně snadno poznat jejich základní funkci. V našem sortimentu se setkáte především s řadami PL6, PL7, PF6, PF7 a PFL7.
Základní orientace je jednoduchá:
-
PL6 a PL7 – instalační jističe,
-
PF6 a PF7 – proudové chrániče,
-
PFL7 – chráničojistič, který spojuje funkci jističe a proudového chrániče.
Eaton PL6 – jističe 6 kA
Eaton PL6 jsou instalační jističe určené k ochraně elektrického vedení před přetížením a zkratem. Využívají tepelnou a elektromagnetickou spoušť a v našem sortimentu najdete provedení s charakteristikou B a C.
Jmenovitá zkratová vypínací schopnost řady PL6 je 6 kA.
Při výběru jističe PL6 sledujte zejména:
-
jmenovitý proud,
-
vypínací charakteristiku,
-
počet pólů,
-
požadovanou zkratovou vypínací schopnost.
Eaton PL7 – jističe 10 kA
Eaton PL7 jsou rovněž instalační jističe pro ochranu vedení před přetížením a zkratem. Oproti řadě PL6 mají vyšší jmenovitou zkratovou vypínací schopnost 10 kA.
V našem sortimentu najdete jističe PL7 s charakteristikou B a C, v různých proudových hodnotách a v jednopólovém i třípólovém provedení.
Jaký je rozdíl mezi Eaton PL6 a PL7?
Nejdůležitější rozdíl mezi řadami PL6 a PL7 je zkratová vypínací schopnost:
-
PL6 – 6 kA,
-
PL7 – 10 kA.
Vyšší hodnota ale neznamená, že je PL7 automaticky vhodnější pro každou instalaci. Potřebná vypínací schopnost musí odpovídat předpokládanému zkratovému proudu v místě použití.

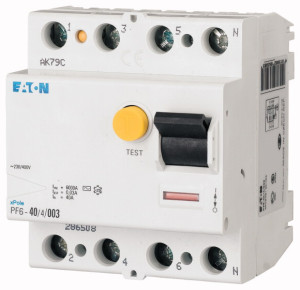

Eaton PF6 a PF7 – proudové chrániče
Řady Eaton PF6 a PF7 jsou proudové chrániče. Reagují na reziduální proud a při splnění stanovených podmínek elektrický obvod odpojí.
Základní rozdíl mezi řadami je v podmíněné zkratové odolnosti:
-
PF6 – podmíněná zkratová odolnost až 6 kA,
-
PF7 – podmíněná zkratová odolnost až 10 kA.
Při výběru proudového chrániče sledujte zejména:
-
jmenovitý proud,
-
jmenovitý reziduální vybavovací proud,
-
typ proudového chrániče,
-
počet pólů.
Eaton PFL7 – chráničojistič
Eaton PFL7 je proudový chránič s nadproudovou ochranou, označovaný také jako chráničojistič nebo RCBO.
V jednom přístroji kombinuje:
-
ochranu proti přetížení,
-
ochranu proti zkratu,
-
ochrannou funkci při vzniku reziduálního proudu.
Oproti použití samostatného jističe a proudového chrániče tak spojuje obě ochranné funkce do jednoho modulárního přístroje.
Co znamená označení Eaton PL7-B16/1?
Označení jističe napoví jeho základní parametry. Například u označení PL7-B16/1:
-
PL7 označuje produktovou řadu,
-
B označuje vypínací charakteristiku,
-
16 znamená jmenovitý proud 16 A,
-
/1 označuje jednopólové provedení.
Podobným způsobem lze číst také označení dalších jističů Eaton.
Jistič Eaton B nebo C?
Charakteristika B a C určuje mimo jiné nastavení elektromagnetické spouště jističe:
-
B – přibližně 3–5násobek jmenovitého proudu,
-
C – přibližně 5–10násobek jmenovitého proudu.
Jističe s charakteristikou C jsou vhodné pro obvody, kde se mohou vyskytovat vyšší krátkodobé náběhové proudy, například u některých motorů, transformátorů nebo strojů.
Nelze ale obecně říct, že je charakteristika C lepší než B. Správná volba závisí na konkrétní elektroinstalaci a připojené zátěži.
Jak vybrat vhodný přístroj Eaton?
Nejdříve si určete, jakou ochrannou funkci potřebujete:
-
PL6 nebo PL7 – jistič proti přetížení a zkratu,
-
PF6 nebo PF7 – proudový chránič,
-
PFL7 – kombinace proudového chrániče a nadproudové ochrany v jednom přístroji.
Poté je potřeba zvolit odpovídající jmenovitý proud, charakteristiku, počet pólů a vypínací schopnost. U proudových chráničů je navíc důležitý také jmenovitý reziduální vybavovací proud a typ chrániče.
Při návrhu nebo změně jištění je vždy potřeba vycházet z parametrů konkrétní elektroinstalace. V případě nejistoty doporučujeme výběr vhodného jističe nebo proudového chrániče konzultovat s elektrikářem.
Často se ptáte:
Jaký je rozdíl mezi Eaton PL6 a PL7?
Obě řady jsou instalační jističe určené k ochraně vedení před přetížením a zkratem. Hlavní rozdíl je ve jmenovité zkratové vypínací schopnosti:
-
PL6 – 6 kA,
-
PL7 – 10 kA.
PL7 tedy není automaticky „lepší“. Potřebná vypínací schopnost musí odpovídat zkratovým poměrům v konkrétním místě instalace.
Jaký je rozdíl mezi Eaton PF6 a PF7?
PF6 a PF7 jsou proudové chrániče, nikoliv jističe. Eaton u nich uvádí podmíněnou zkratovou odolnost:
-
PF6 – 6 kA,
-
PF7 – 10 kA.
Při výběru je ale potřeba sledovat také jmenovitý proud, jmenovitý reziduální vybavovací proud IΔn, typ proudového chrániče a počet pólů.
Co znamená označení Eaton PL7-B16/1?
Z označení lze vyčíst základní parametry jističe:
-
PL7 – produktová řada,
-
B – vypínací charakteristika,
-
16 – jmenovitý proud 16 A,
-
/1 – jednopólové provedení.
PL7-B16/1 je tedy jednopólový jistič řady PL7 s charakteristikou B a jmenovitým proudem 16 A.
Jaký je rozdíl mezi jističem Eaton a chráničojističem PFL7?
Jističe PL6 a PL7 chrání vedení proti přetížení a zkratu.
PFL7 je chráničojistič, tedy proudový chránič s integrovanou nadproudovou ochranou. V jednom přístroji kombinuje ochranu proti přetížení a zkratu s ochranou při vzniku reziduálního proudu.
Jaký jistič Eaton zvolit – B nebo C?
Rozdíl je v nastavení elektromagnetické spouště:
-
charakteristika B – přibližně 3–5násobek jmenovitého proudu,
-
charakteristika C – přibližně 5–10násobek jmenovitého proudu.
Charakteristika C je vhodná tam, kde se mohou vyskytovat vyšší krátkodobé náběhové proudy, například u některých motorů nebo transformátorů. Správná volba ale vždy závisí na konkrétní elektroinstalaci.
Co znamená 30 mA u proudového chrániče Eaton?
30 mA je jmenovitý reziduální vybavovací proud IΔn. Proudové chrániče s hodnotou 30 mA se běžně používají jako doplňková ochrana před úrazem elektrickým proudem.
Konkrétní použití musí vždy odpovídat návrhu elektroinstalace.
Je jistič Eaton 10 kA lepší než 6 kA?
Ne nutně. Hodnota 6 kA nebo 10 kA vyjadřuje jmenovitou zkratovou vypínací schopnost jističe.
Jistič 10 kA je určen i pro místa s vyšším předpokládaným zkratovým proudem, ale správná hodnota se vždy volí podle konkrétní elektroinstalace. Vyšší číslo samo o sobě neznamená, že je přístroj vhodnější.
