Kleštiny pro upínání materiálu

Upínací kleštiny pro soustruhy, CNC stroje a automaty

Upínací kleštiny slouží k přesnému a tuhému upnutí obrobku nebo tyčového materiálu. Používají se na konvenčních i CNC soustruzích, obráběcích automatech a dalších strojích, kde je důležitá přesnost upnutí, opakovatelnost a rychlá výměna obrobků.

Jednotlivé typy dodáváme v různých upínacích průměrech a provedeních pro kruhový, šestihranný nebo čtyřhranný materiál. Při výběru je rozhodující především typ a rozměry kleštiny, upínací průměr a profil upínaného materiálu. Pokud si nejste jistí kompatibilitou se strojem, rádi Vám pomůžeme určit správný typ podle označení původní kleštiny nebo jejích rozměrů.

Tlakové kleštiny DIN 6343 – 173E a 185E

Významnou část našeho sortimentu tvoří tlakové kleštiny podle DIN 6343, zejména typy 173E (BA42 / F48) a 185E (BA60 / F66). Jsou určeny pro upínání kruhového, šestihranného nebo čtyřhranného materiálu v odpovídajících kleštinových upínačích. Dodáváme je v širokém rozsahu upínacích průměrů podle konkrétního použití.

Upínací neboli kleštinové hlavy SK52 a SK65

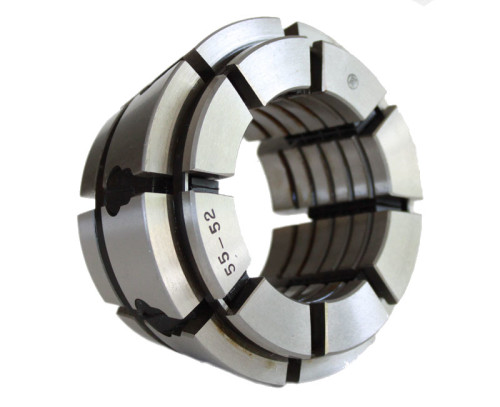

Pro upínání obrobků nabízíme také segmentové upínací hlavy SK52 a SK65. Ocelové upínací segmenty jsou vzájemně spojeny vulkanizovanou pryží, která umožňuje jejich pohyb při upínání a zároveň omezuje pronikání třísek a nečistot mezi jednotlivé segmenty. Kleštinové hlavy jsou určeny pro odpovídající upínací zařízení systému SK.

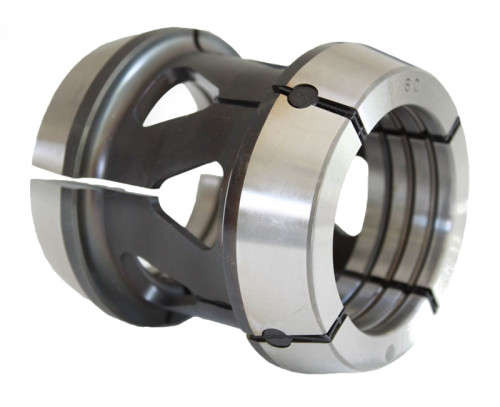

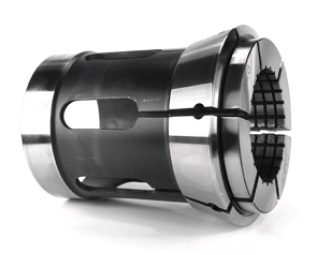

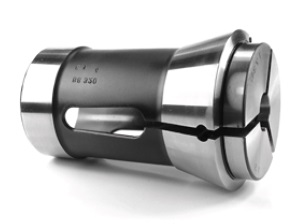

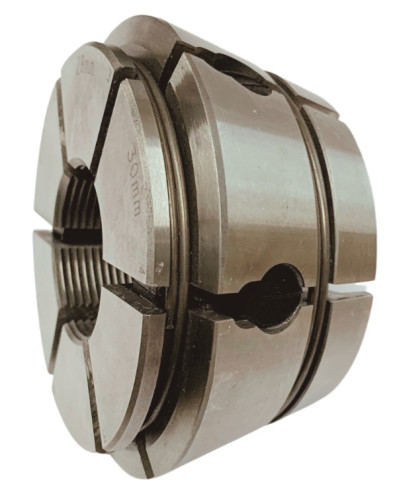

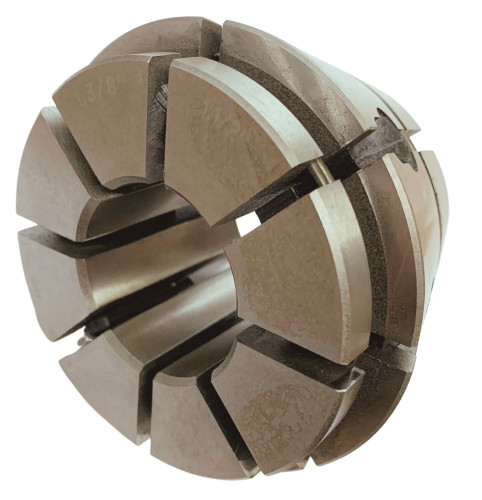

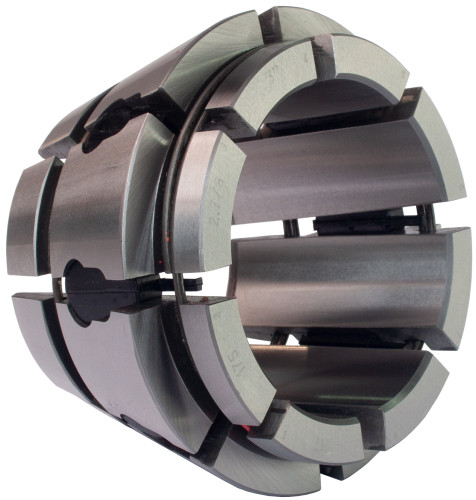

Další typy upínacích kleštin

V nabídce máme také další typy upínacích kleštin pro soustruhy, automaty a speciální upínací zařízení, například kleštiny 5C a další rozměrové řady. Pokud požadovaný typ nenajdete přímo v nabídce, můžeme prověřit jeho dostupnost podle označení, rozměrů nebo typu stroje.

Kleštiny pro upínání materiálu nejsou totéž co kleštiny pro nástroje

Kleštiny v této kategorii jsou určeny pro upínání obrobků a tyčového materiálu ve vřetenu soustruhu nebo v příslušném upínacím zařízení. Nejde o nástrojové kleštiny, například systém ER, které slouží k upínání fréz, vrtáků a dalších rotačních nástrojů.

Často kladené otázky:

Proč se stejná kleština označuje různě?

U stejného typu kleštiny se můžete setkat s různým označením podle výrobce, katalogu nebo používaného systému značení. Například kleština 173E se označuje také jako BA42 nebo F48. Při volbě správného provedení je proto vhodné ověřit nejen označení, ale také základní rozměry kleštiny a požadovaný upínací průměr.

Jaký je rozdíl mezi klasickou kleštinou a segmentovou kleštinovou hlavou?

Klasické ocelové kleštiny 173E a 185E podle DIN 6343 jsou určeny především pro přesné upínání konkrétního jmenovitého průměru. Samotná kleština má díky pružné konstrukci větší mechanický zdvih, deklarovaný rozsah upnutí při zachování požadované přesnosti je však výrazně menší – u běžného provedení přibližně 0,1 mm od jmenovitého průměru.

Segmentové kleštinové hlavy SK52 a SK65 mají podstatně větší toleranci upínaného průměru. Běžně umožňují překlenout ±0,5 mm od jmenovitého rozměru, tedy celkový rozsah 1 mm. To je výhodné zejména při upínání tyčového a polotovarového materiálu s větší rozměrovou tolerancí.

Rozdíl je také v přesnosti. U standardních kleštin DIN 6343 se předepsaná obvodová házivost podle upínacího průměru pohybuje přibližně od 0,02 do 0,04 mm. Kvalitní systémy s kleštinovými hlavami SK52 a SK65 běžně dosahují obvodové házivosti do 0,01 mm. Vedle většího rozsahu upnutí tak systém SK nabízí také vyšší přesnost upnutí, což je důležité zejména při přesném a sériovém obrábění.

Lze kleštinou upínat i šestihran nebo čtyřhran?

Ano. Kromě provedení pro kruhový materiál se vybrané typy upínacích kleštin dodávají také pro šestihranný a čtyřhranný profil. Při objednání je proto důležité uvést nejen rozměr, ale také tvar upínaného materiálu.

Jak zvolit správný upínací průměr kleštiny?

Upínací průměr kleštiny se volí podle skutečného rozměru upínaného materiálu nebo obrobku, ne pouze podle jeho jmenovitého označení. U přesných upínacích systémů je důležité zohlednit také výrobní toleranci materiálu a pracovní rozsah konkrétního typu kleštiny.

Jaké údaje uvést při poptávce kleštiny?

Pokud znáte označení kleštiny, uveďte její typ, požadovaný upínací průměr a profil upínaného materiálu. Pokud označení neznáte, pomůže fotografie původní kleštiny, její základní rozměry a typ stroje nebo upínacího zařízení, ve kterém je použita.

Nenašli jste požadovaný typ?

V nabídce máme široký výběr upínacích kleštin a kleštinových hlav pro různé typy soustruhů a upínacích systémů. Pokud požadované provedení nenajdete přímo na e-shopu, kontaktujte nás. Prověříme dostupnost podle označení, rozměrů nebo typu stroje a pomůžeme Vám vybrat odpovídající řešení.
